日前，碳酸鈣粉體表面改性主要采用規定改性劑有：硬脂酸、碳酸酯偶聯劑、鋁酸酯偶聯劑、聚乙烯蠟、酰胺蠟這些改性劑解決無機粉體和有機聚合物的親和性，但是未解決無機粉體在gao分子聚合物基體中分散，從而給應用帶來了：
①加工熔體粘度高
②無機粉體在聚合物中的分散性差以及降低復合材料的韌性和強度。

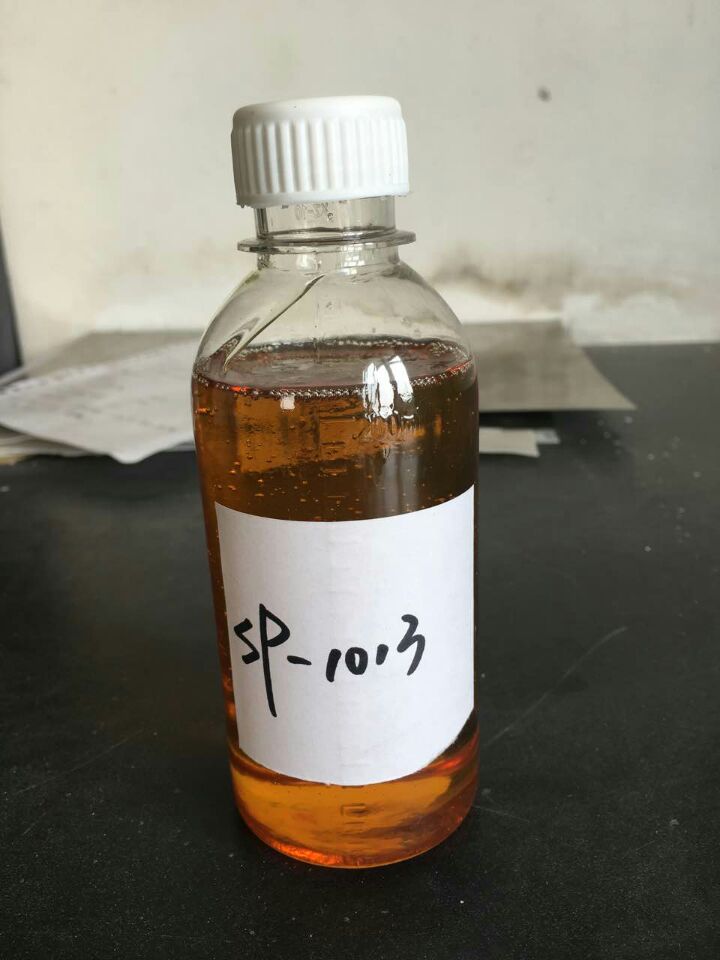

SP-1013分散劑與無機粉體表面強有力的錨定，無機粉體在gao分子聚合物基體具有良好的自分散功能。其特點是：
（1）加工流動性優良，提高的填充量
（2）提高PP/PE拉伸強度、彎曲模量和剛性。
SP-1013分散劑在光纖電纜料中應用
一、光纖電纜料配方表：
|
序 號 |
TAS-2A |
NDZ-201 |
AS-200 |
SP-1013 |
|
PE樹脂 |
100 |
100 |
100 |
100 |
|
EVA |
75 |
75 |
75 |
75 |
|
CaCO3（2.5μm） |
150 |
150 |
150 |
150 |
|
酰胺分散劑（TAS-2A） |
1.5 |
－ |
－ |
－ |
|
鈦酸酯偶聯劑（NDZ-201） |
－ |
1.5 |
－ |
－ |
|
鋁酸酯偶聯劑（AS-200） |
－ |
－ |
1.5 |
－ |
|
SP-1013分散劑 |
－ |
－ |
－ |
0.9 |
備注：按上述配方擠出造粒，拉線性能測試。
二、光纖電纜料力學性能表
|
序 號 |
抗拉強度（MPa） |
斷裂伸長率（%） |
|
酰胺分散劑 （TAS-2A） |
9.2 |
72.0 |
|
鈦酸酯偶聯劑 （NDZ-201） |
8.26 |
65 |
|
鋁酸酯偶聯劑 （AS-200） |
8.13 |
55 |
|
SP-1013分散劑 |
13.0 |
112 |
SP-1013分散劑在PE電纜中，提高拉伸強度和斷裂伸長率，而且使用SP-1013分散劑電纜母料的熔融指數略大于其它分散劑，擠出線纜生產率高30%，線纜表面光澤性好。
